1 项目的背景、意义

我国煤矿井下供风、供水管路（以下简称风水管路）多数为建矿期间敷设安装。由于井下自然条件恶劣，管路长期受淋水侵蚀、巷道变形、矿井采动压等影响而出现跑冒滴漏，造成采煤工作面、掘进迎头因管路断裂或风、水压力不足影响生产的情况时有发生，这不仅浪费了宝贵的资源、影响了矿井正常生产，还给企业造成了较大的经济损失。

根据我国煤矿风水管路的实际情况，山东科技大学研制开发了一套能够做到动态监测、实时显示、欠压报警、迅速判断故障的管路检测系统。利用该系统可以及早发现、处理管路故障，保证矿井的正常安全生产，节省大量的人力物力，提高工作效率。

2 系统结构

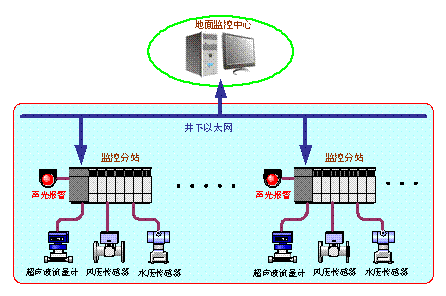

在井下安装多台监测分站，每台分站连接超声波流量计、水压传感器、风压传感器等。监测分站处于全天24小时自动监测状态，实时动态监测风、水管路内输送介质的压力、流量等数据。所有监测数据通过井下以太网实时传输到地面监测计算机。

上位机可实时显示并保存所有监测数据。当井下管路出现异常数据时，可以通过显示数据判断出故障区域，以便采取正确措施。当水压、风压或者流量超过正常工作范围时，分站即发出声光报警信号。

3 主要技术指标

水管流量测量误差±1.5%，流速范围 0.01~12m/s。

水管压力测量误差±2%，范围0~5MPa。

风管压力测量误差±2%，范围0~1MPa。

供水管路泄漏故障点定位误差±5%（全长）或200m。

水管流量监测点数：根据具体情况定。

水管压力监测点数：根据具体情况定。

风管压力监测点数：具体情况定。

当管路出现故障时，能够及时报警，泄漏报警时间<60s。

4．典型应用实例-东滩煤矿井下风水管路实时监测系统

根据该煤矿井下风、水管路的分布情况，确定在水管路上6个关键点设置监测点，每个监测点的监测量有两个，即水压和水流量。在风管路上6个关键点设置监测点，每个监测点的监测量只有一个，即风压。
